Montage

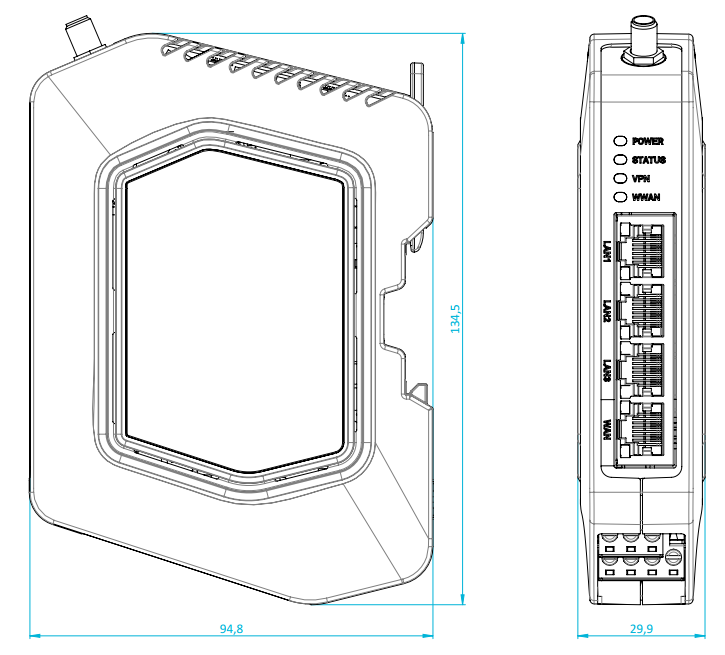

Außenabmessungen

Hutschienenmontage

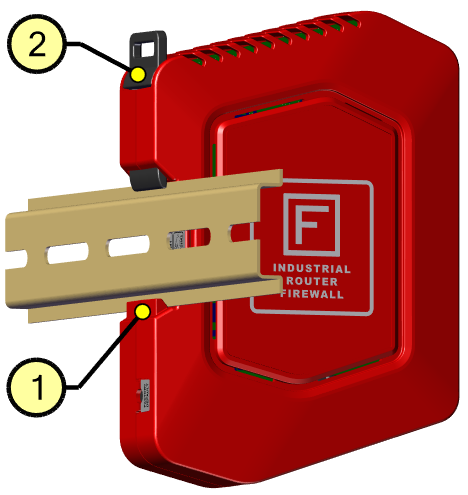

1. Setzen Sie die IRF von unten schräg an der Hutschiene an (1).

2. Ziehen Sie die Hutschienenverriegelung (2) mit einem Schraubendreher nach oben, drücken das Gerät oben an die Hutschiene und entfernen den Schraubendreher.

3. Die Hutschienenverriegelung springt in ihre Ausgangsposition zurück.

4. Überprüfen Sie den Sitz der IRF an der Hutschiene.


$\\le1\iit-daten\DOK\DocuGlobe\Handbuch_Anleitung\1 Betriebsanleitungen\IRF1000\2_Quick_Start_Guide\Hutschiene.PNG$

Um das Gerät von der Hutschiene zu lösen, gehen Sie in umgekehrter Reihenfolge vor.

Recommendation for use

Achten Sie beim Entfernen darauf, den Hutschienenadapter des Geräts nicht zu beschädigen.

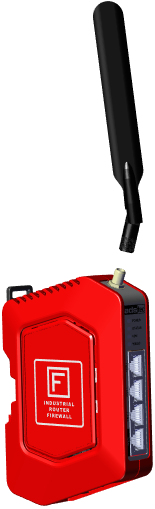

Optional: Mobilfunkantenne anbringen

Schrauben Sie die Mobilfunkantenne direkt oder über ein SMA-Verlängerungskabel auf den Antennenanschluss.
