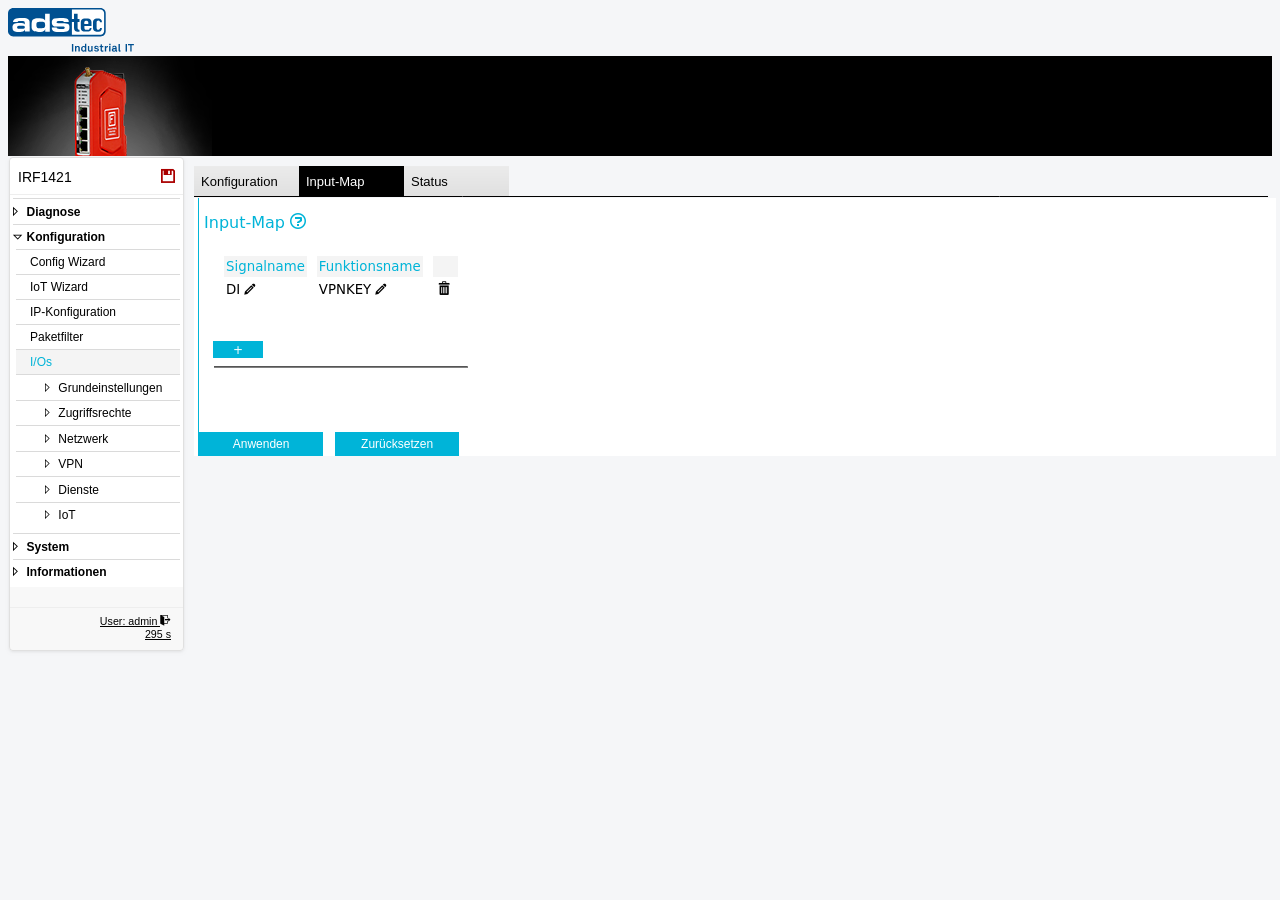

Eingangsbelegung

Navigation: Konfiguration > I/O > Eingangsbelegung

Die Registerkarte Eingangsbelegung definiert die logische Zuordnung zwischen den physikalischen Eingangssignalen am Geräteanschluss und den Softwarefunktionen, die sie auslösen. Jeder Zuordnungseintrag verknüpft ein Hardwaresignal (z. B. den Digitaleingang DI) mit einer benannten Funktion (z. B. VPNKEY). Verwenden Sie diese Registerkarte, um zu konfigurieren, welche Softwarefunktion bei Empfang eines Signals an einem bestimmten Eingang aktiviert wird. Einen Überblick über das auf der Hauptseite I/O konfigurierte CUT- und Alarmverhalten sowie die Echtzeitüberwachung des aktuellen Signalzustands finden Sie auf der Registerkarte Status.

Einstellungen

Eingangsbelegung

Die Eingangsbelegung wird als Tabelle mit einer Zeile pro Zuordnungseintrag dargestellt. Verwenden Sie die Schaltfläche +, um einen neuen Zuordnungseintrag hinzuzufügen, oder das Löschen-Symbol, um einen vorhandenen Eintrag zu entfernen.

Signalname

Der Name des I/O-Signals am physikalischen Anschluss des Geräts. Dieser identifiziert, welcher Hardwareeingang zugeordnet wird. Der Wert kann direkt in der Tabelle bearbeitet werden.

Funktionsname

Der Name der Softwarefunktion, die das I/O-Signal auslösen soll. Dieser bestimmt, welche Aktion das Gerät ausführt, wenn das entsprechende Eingangssignal aktiviert wird. Der Wert kann direkt in der Tabelle bearbeitet werden. Beispielsweise verknüpft der Funktionsname VPNKEY das Eingangssignal mit einer VPN-Schlüsselfunktion.
