LAN-2
Navigation: Diagnose > LAN > LAN-2

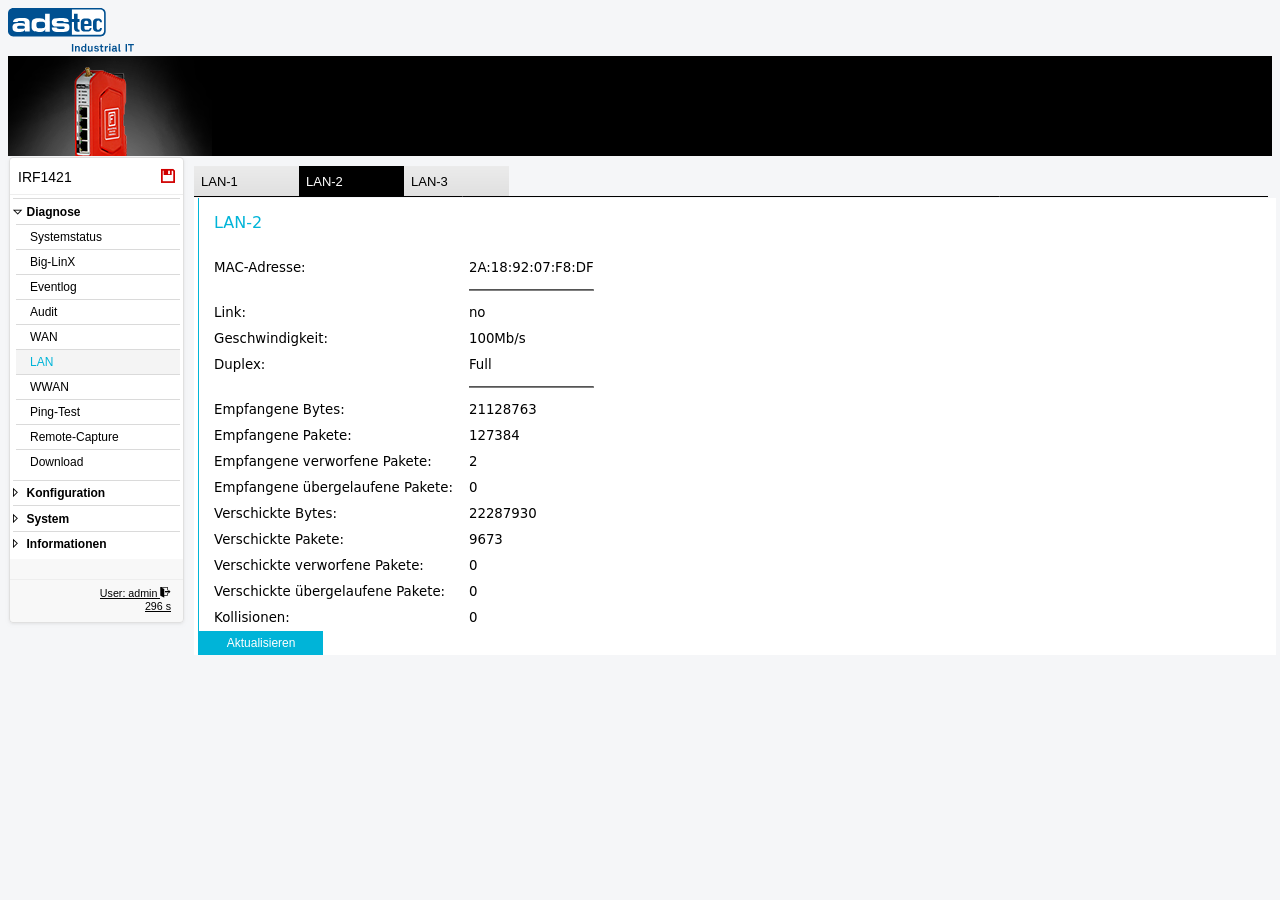

Die Registerkarte LAN-2 zeigt den aktuellen Verbindungsstatus und die Verkehrsstatistiken für den zweiten LAN-Port des Geräts an. Verwenden Sie diese Registerkarte, um den physischen Verbindungsstatus, die ausgehandelte Geschwindigkeit zu überprüfen und die Paketzähler zur Fehlersuche bei Netzwerkproblemen an diesem Port zu überwachen. Die LAN-Port-Konfiguration einschließlich Geschwindigkeits- und Duplex-Einstellungen erfolgt auf der Seite Ethernet.
Verbindungsinformationen
Der obere Bereich zeigt die physischen Verbindungsparameter für LAN-Port 2:
- MAC-Adresse
- Die Hardware-MAC-Adresse der LAN-Schnittstelle.
- Link
- Der aktuelle Verbindungsstatus des Ports — yes, wenn ein Kabel angeschlossen und eine Verbindung hergestellt ist, no, wenn keine aktive Verbindung erkannt wird.
- Geschwindigkeit
- Die ausgehandelte Verbindungsgeschwindigkeit (z. B. 10Mb/s, 100Mb/s oder 1000Mb/s). Dieser Wert entspricht der bei der Auto-Negotiation mit dem angeschlossenen Gerät vereinbarten Geschwindigkeit. Die Geschwindigkeit kann manuell auf der Seite Ethernet konfiguriert werden.
- Duplex
- Der ausgehandelte Duplex-Modus — Full (gleichzeitiges Senden und Empfangen) oder Half (abwechselndes Senden und Empfangen).
Verkehrsstatistiken
Der untere Bereich zeigt kumulative Paket- und Byte-Zähler für LAN-Port 2 seit dem letzten Neustart des Geräts:
- Empfangene Bytes
- Die Gesamtzahl der auf diesem Port empfangenen Bytes.
- Empfangene Pakete
- Die Gesamtzahl der auf diesem Port empfangenen Pakete.
- Empfangene verworfene Pakete
- Die Anzahl der empfangenen Pakete, die vom System verworfen wurden, beispielsweise aufgrund von Pufferüberläufen oder Filterregeln. Ein Wert ungleich Null kann auf Ressourcenengpässe oder hohe Netzwerklast hinweisen.
- Empfangene übergelaufene Pakete
- Die Anzahl der empfangenen Pakete, die verloren gingen, weil der Schnittstellenpuffer voll war und eingehende Daten nicht schnell genug verarbeiten konnte. Anhaltende Überläufe können darauf hinweisen, dass das angeschlossene Netzwerksegment mehr Datenverkehr erzeugt, als die Schnittstelle verarbeiten kann.
- Verschickte Bytes
- Die Gesamtzahl der von diesem Port gesendeten Bytes.
- Verschickte Pakete
- Die Gesamtzahl der von diesem Port gesendeten Pakete.
- Verschickte verworfene Pakete
- Die Anzahl der ausgehenden Pakete, die vor der Übertragung verworfen wurden. Dies kann aufgrund von Warteschlangenüberläufen oder Systemressourcenbeschränkungen auftreten.
- Verschickte übergelaufene Pakete
- Die Anzahl der ausgehenden Pakete, die aufgrund von Sendepufferüberläufen verloren gingen.
- Kollisionen
- Die Anzahl der auf diesem Port erkannten Ethernet-Kollisionen. Kollisionen treten typischerweise nur bei Halbduplex-Verbindungen oder bei Problemen mit der Netzwerkverkabelung auf. Bei einer korrekt konfigurierten Vollduplex-Verbindung sollte dieser Zähler bei Null bleiben.
Hinweis
Alle Verkehrszähler werden beim Neustart des Geräts auf Null zurückgesetzt. Die Zähler stellen kumulative Werte seit dem letzten Systemstart dar.
Klicken Sie auf Aktualisieren, um die angezeigten Werte mit den aktuellen Statistiken des Geräts zu aktualisieren.
