Status

Navigation: Konfiguration > Netzwerk > IP-Routing > Status

Die Registerkarte Status zeigt die aktuelle Kernel-Routing-Tabelle des Geräts an und bietet eine vollständige Übersicht aller aktiven Routen, einschließlich statisch konfigurierter Einträge, dynamisch gelernter Routen und systemgenerierter Routen. Diese schreibgeschützte Ansicht ist hilfreich, um zu überprüfen, ob die auf der Seite IP-Routing konfigurierten Routen korrekt angewendet werden, und um Routing-Probleme zu diagnostizieren, wenn der Datenverkehr sein Ziel nicht erreicht. Die Informationen geben den aktuellen Zustand der Routing-Tabelle zum Zeitpunkt des Ladens wieder und können jederzeit aktualisiert werden.

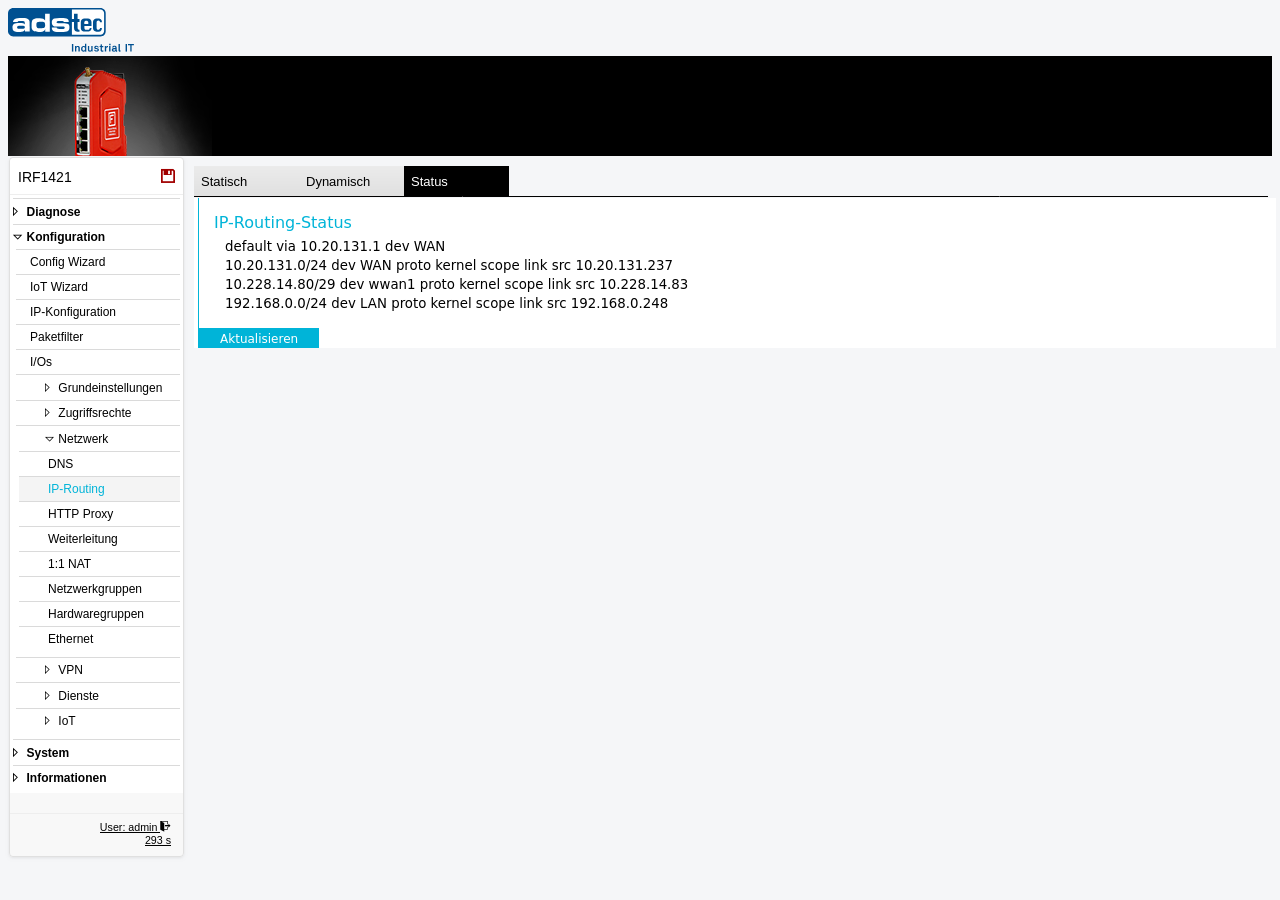

IP-Routing-Status

Die Seite zeigt die Kernel-Routing-Tabelle als Klartextliste an. Jede Zeile repräsentiert eine aktive Route und enthält die folgenden Informationen:

Ziel

Das Zielnetzwerk oder die Zieladresse der Route. Der Eintrag default bezeichnet die Standardroute, die verwendet wird, wenn keine spezifischere Route mit dem Ziel übereinstimmt. Alle anderen Einträge zeigen das Zielnetzwerk in CIDR-Notation (z. B. 10.20.131.0/24).

Gateway

Die Next-Hop-IP-Adresse, an die der Datenverkehr für das Ziel weitergeleitet wird, angegeben durch via gefolgt von der Gateway-Adresse. Bei direkt angeschlossenen Netzwerken wird kein Gateway angezeigt -- der Datenverkehr wird direkt über die angebundene Schnittstelle zugestellt.

Schnittstelle

Die für diese Route verwendete Netzwerkschnittstelle, angegeben durch dev gefolgt vom Schnittstellennamen (z. B. WAN, LAN, wwan1). Dies zeigt, welche physische oder logische Schnittstelle den Datenverkehr für das jeweilige Ziel transportiert.

Protokoll

Der Ursprung der Route, angegeben durch proto kernel für Routen, die automatisch vom Betriebssystem basierend auf der Schnittstellenkonfiguration erzeugt wurden, oder durch andere Protokollkennungen für dynamisch gelernte Routen.

Gültigkeitsbereich

Der Gültigkeitsbereich der Route, z. B. link für direkt angeschlossene Netzwerke. Der Gültigkeitsbereich gibt die Entfernung zum Ziel an -- link bedeutet, dass sich das Ziel in einem direkt angebundenen Netzwerk befindet.

Quelladresse

Die bevorzugte Quell-IP-Adresse für ausgehenden Datenverkehr über diese Route, angegeben durch src gefolgt von der IP-Adresse. Das System verwendet diese Adresse als Absender beim Versenden von Paketen über diese Route, sofern dies nicht durch spezifische Anwendungs- oder Firewall-Einstellungen überschrieben wird.

Klicken Sie auf Aktualisieren, um die Anzeige der Routing-Tabelle mit den aktuellen Werten aus dem Kernel zu aktualisieren.

Hinweis

Die hier angezeigte Routing-Tabelle ist eine Momentaufnahme des aktuellen Kernel-Zustands. Änderungen auf der Registerkarte Statisch der Seite IP-Routing werden nach Klick auf Anwenden wirksam und erscheinen dann in dieser Ansicht. Routen, die konfiguriert aber inaktiv (deaktiviert) sind, werden in dieser Tabelle nicht angezeigt.
