CAN Bus — Status
Navigation: Konfiguration > IoT > Quellen > CAN Bus > Status

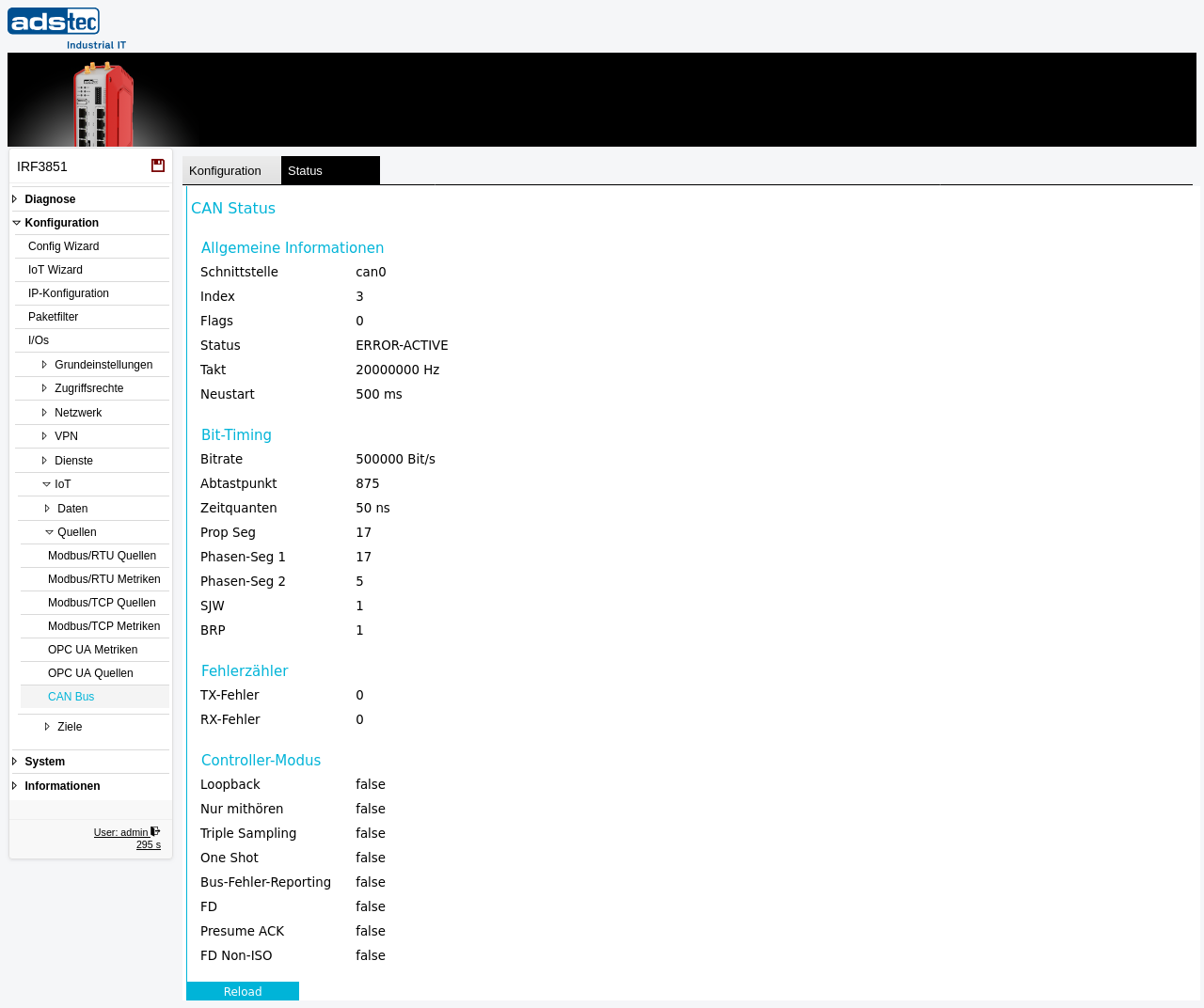

Die Registerkarte Status zeigt den aktuellen Zustand der CAN-0-Schnittstelle. Die Schnittstelle selbst wird auf der Registerkarte CAN Bus konfiguriert.
Allgemeine Informationen
- Schnittstelle
- Der Name der CAN-Schnittstelle (z. B. can0).
- Index
- Der Kernel-Schnittstellenindex.
- Flags
- Die aktuellen Schnittstellen-Flags.
- Status
- Der Zustand des CAN-Controllers — ERROR-ACTIVE (Normalbetrieb), ERROR-WARNING, ERROR-PASSIVE oder BUS-OFF, je nach Höhe der Fehlerzähler.
- Takt
- Die Taktfrequenz des CAN-Controllers in Hz.
- Neustart
- Die konfigurierte automatische Neustartzeit nach einem Bus-Off-Zustand.
Bit-Timing
Die aus der konfigurierten Bitrate abgeleiteten Bit-Timing-Parameter:
- Bitrate — die effektive Bitrate in Bit/s.
- Abtastpunkt — der Abtastpunkt innerhalb der Bitzeit.
- Zeitquanten — die Dauer eines Zeitquantums.
- Prop Seg, Phasen-Seg 1, Phasen-Seg 2 — die Propagation- und Phasen-Puffersegmente.
- SJW — die Resynchronisations-Sprungweite (Synchronization Jump Width).
- BRP — der Bitraten-Vorteiler (Prescaler).
Fehlerzähler
- TX-Fehler / RX-Fehler
- Die aktuellen Sende- und Empfangs-Fehlerzähler des CAN-Controllers.
Controller-Modus
Die aktiven Modus-Flags des CAN-Controllers, jeweils als true oder false: Loopback, Nur mithören, Triple Sampling, One Shot, Bus-Fehler-Reporting, FD, Presume ACK und FD Non-ISO.
Klicken Sie auf Reload, um den Status zu aktualisieren.
Hinweis
Dies ist eine schreibgeschützte Statusansicht. Um die CAN-Schnittstelle zu konfigurieren, wechseln Sie auf die Registerkarte CAN Bus.
