Montage

Recommendation for use

Andere Montagearten als die in den Unterkapiteln 5.3 und 5.4 aufgeführten sind nicht zulässig

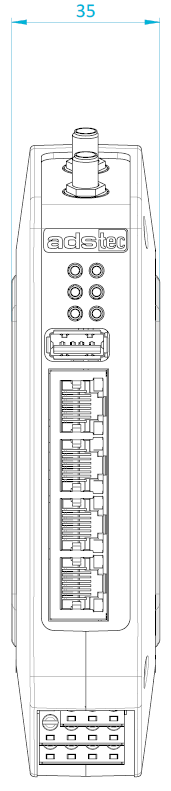

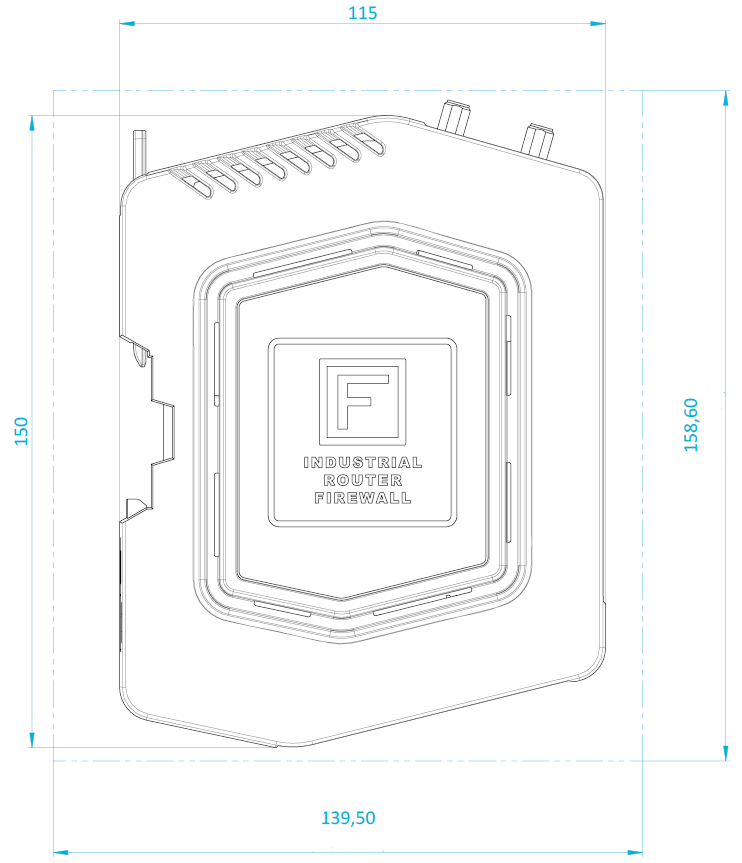

Außenabmessungen IRF34x1

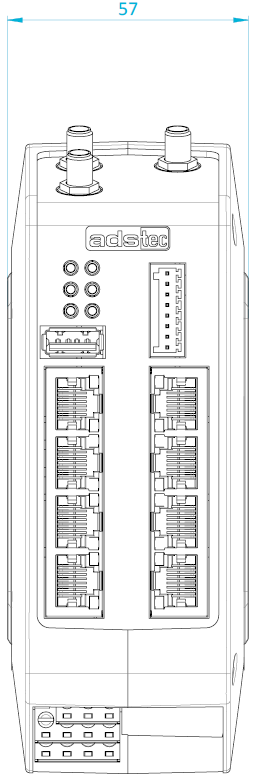

Außenabmessungen IRF38x1

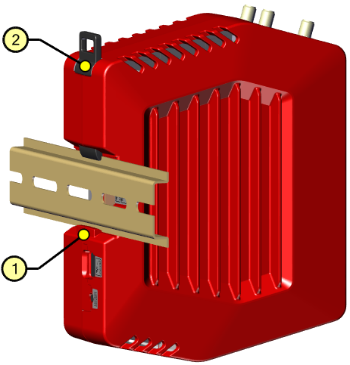

Hutschienenmontage

1. Setzen Sie die IRF von unten schräg an der Hutschiene an (1).

2. Ziehen Sie die Hutschienenverriegelung (2) mit einem Schraubendreher nach oben, drücken das Gerät oben an die Hutschiene und entfernen den Schraubendreher.

3. Die Hutschienenverriegelung springt in ihre Ausgangsposition zurück.

4. Überprüfen Sie den Sitz der IRF an der Hutschiene.

Um das Gerät von der Hutschiene zu lösen, gehen Sie in umgekehrter Reihenfolge vor.

Recommendation for use

Achten Sie beim Entfernen darauf, den Hutschienenadapter des Geräts nicht zu beschädigen.

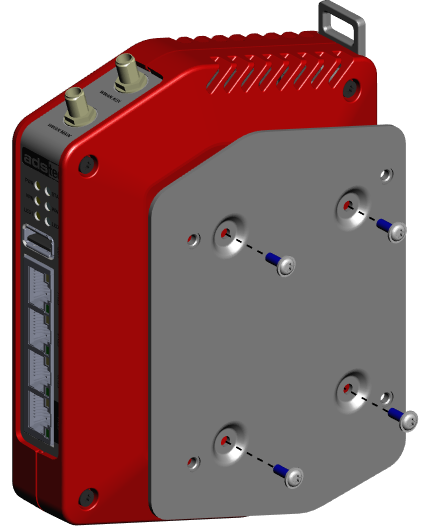

VESA-Adapterplatte anschrauben

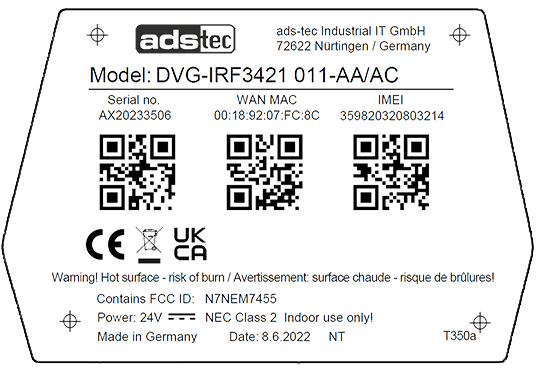

Die als Zubehör erhältliche VESA-Adapterplatte kann mit den mitgelieferten Schrauben direkt auf das Geräteetikett geschraubt werden. Die Positionen der Schraublöcher sind mit Zielkreuzen ( ) auf dem Etikett gekennzeichnet.

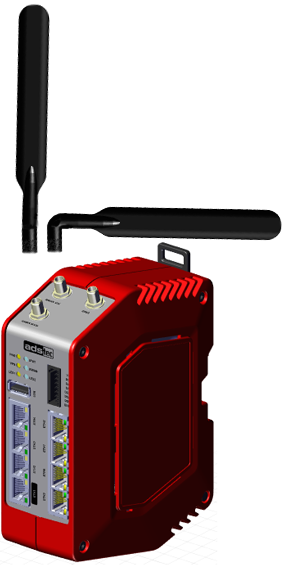

Optional: Antennen anschließen

Schrauben Sie die Mobilfunkantennen direkt oder über SMA-Verlängerungskabel auf die Antennenanschlüsse (WWAN AUX/MAIN).
Schrauben Sie das SMA-Anschlusskabel für die GPS-Antenne an den Anschluss GNSS.
