Status

Navigation: Konfiguration > I/O > Status

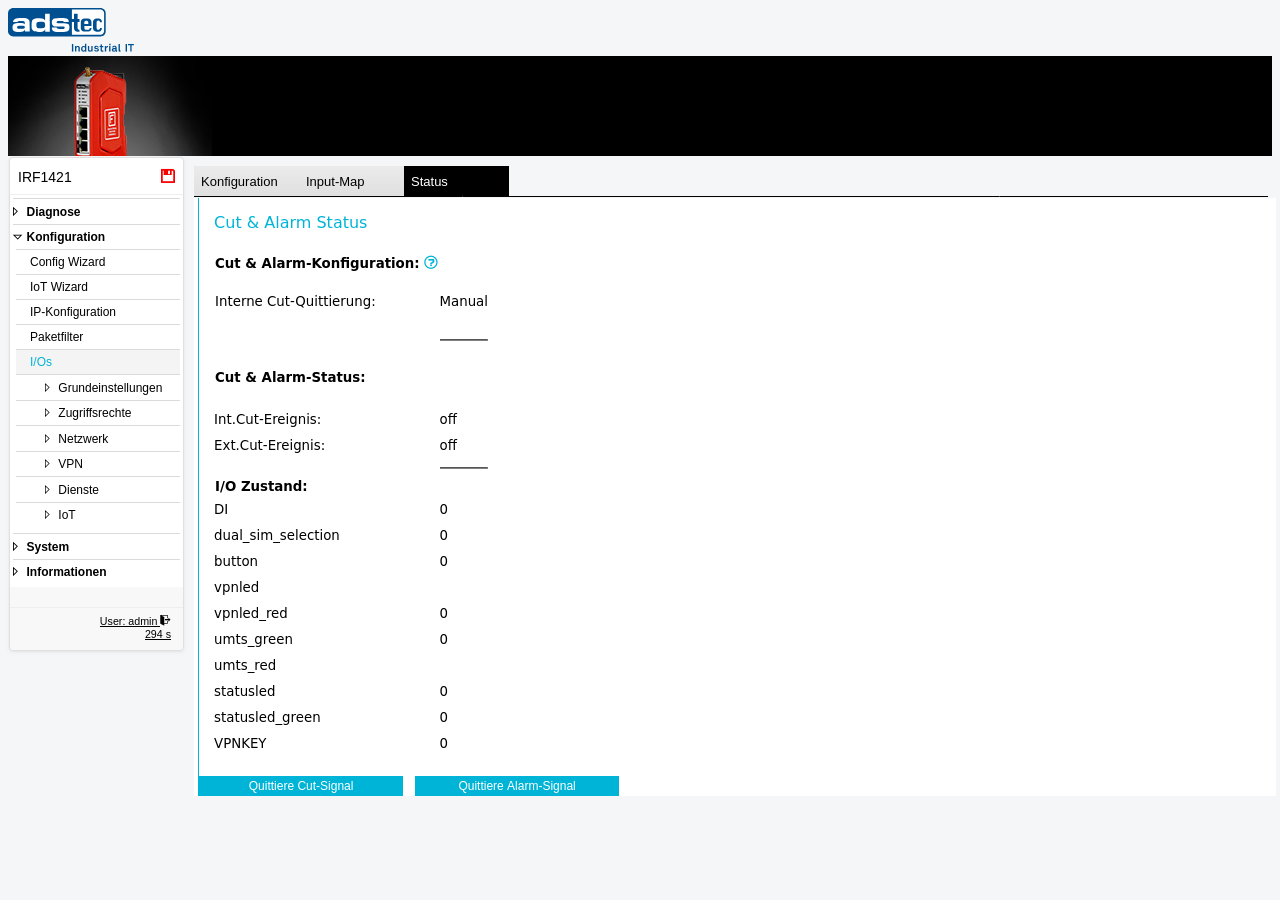

Die Registerkarte Status bietet eine Echtzeitübersicht über die CUT- und Alarm-Signalzustände an der IRF1000. Verwenden Sie diese Registerkarte, um zu prüfen, ob ein CUT- oder Alarm-Ereignis derzeit aktiv ist, den konfigurierten Quittierungsmodus zu überprüfen und den logischen Zustand aller digitalen Ein- und Ausgänge zu überwachen. Diese Informationen sind unverzichtbar für die Fehlersuche bei CUT-bedingten Netzwerkisolationsereignissen und für die Bestätigung, dass das Gerät in den Normalbetrieb zurückgekehrt ist. Die zugehörigen CUT-Verhaltens- und Quittierungseinstellungen werden auf der übergeordneten Seite I/O konfiguriert.

Status

Cut & Alarm-Konfiguration

Dieser Abschnitt zeigt den aktuell aktiven Quittierungsmodus an, wie er auf der Seite I/O konfiguriert wurde.

Interne Cut-Quittierung: Zeigt den konfigurierten Quittierungsmodus für das interne CUT-Signal an. Mögliche Werte sind Manuell, Automatisch oder Timeout. Dies ist eine schreibgeschützte Anzeige der Einstellung auf der Registerkarte Konfiguration der Seite I/O.

Hinweis

Ein Alarm benötigt entweder manuelle Quittierung (muss explizit zurückgesetzt werden) oder verfügt über automatische Quittierung (wird automatisch nach einer bestimmten Zeit zurückgesetzt). Gleiches gilt für einen CUT.

Cut & Alarm-Status

Dieser Abschnitt zeigt an, ob ein CUT- oder Alarm-Ereignis derzeit aktiv ist.

Int.Cut-Ereignis: Zeigt den aktuellen Zustand des internen CUT-Ereignisses an. Der Wert off bedeutet, dass keine interne CUT-Bedingung aktiv ist. Wird ein CUT-Ereignis ausgelöst, ändert sich dieses Feld entsprechend.
Ext.Cut-Ereignis: Zeigt den aktuellen Zustand des externen CUT-Ereignisses an, wie es am Digitaleingang empfangen wird. Der Wert off bedeutet, dass kein externes CUT-Signal am Digitaleingang anliegt.

I/O-Zustand

Dieser Abschnitt listet alle digitalen Ein- und Ausgänge sowie LED-Anzeigen des Geräts mit ihrem aktuellen logischen Zustand auf. Jede Zeile zeigt den Signalnamen und seinen aktuellen Wert. Ein Wert von 0 bedeutet ein inaktives (Low-) Signal; ein Wert von 1 bedeutet ein aktives (High-) Signal. Einträge ohne angezeigten Wert melden derzeit keinen Zustand.

DI: Der Digitaleingang (24 VDC). Gibt den elektrischen Zustand der CUT-Eingangsklemme wieder.
dual_sim_selection: Zeigt den aktuell ausgewählten SIM-Kartensteckplatz für das Mobilfunkmodem an.
button: Gibt den Zustand der physischen Taste am Gerät wieder.
vpnled: Der Ausgang der VPN-Status-LED.
vpnled_red: Die rote Komponente der VPN-Status-LED.
umts_green: Die grüne Komponente der WWAN-Status-LED (Mobilfunk).
umts_red: Die rote Komponente der WWAN-Status-LED (Mobilfunk).
statusled: Der Ausgang der allgemeinen Systemstatus-LED.
statusled_green: Die grüne Komponente der Systemstatus-LED.
VPNKEY: Der Eingangszustand der VPN-Key-Taste.

Aktionen

Quittiere Cut-Signal: Quittiert und setzt eine aktive CUT-Bedingung manuell zurück. Diese Schaltfläche wird verwendet, wenn die Interne CUT-Quittierung auf der Seite I/O auf Manuell gesetzt ist und ein CUT-Ereignis ausgelöst wurde. Durch Betätigen dieser Schaltfläche werden die zuvor deaktivierten Netzwerkschnittstellen wiederhergestellt und das Gerät kehrt in den Normalbetrieb zurück.
Quittiere Alarm-Signal: Quittiert und setzt eine aktive Alarm-Bedingung manuell zurück. Diese Schaltfläche wird verwendet, wenn der Alarm eine manuelle Quittierung erfordert.

ACHTUNG

Vergewissern Sie sich vor dem Zurücksetzen eines CUT-Signals, dass die externe Bedingung, die das CUT-Ereignis ausgelöst hat, behoben wurde. Das Zurücksetzen des CUT-Signals stellt die Netzwerkkonnektivität auf allen zuvor deaktivierten Schnittstellen (WAN, WWAN) wieder her, wodurch das geschützte Netzwerksegment erneut exponiert werden kann.
