Ausgangsbelegung

Navigation: Konfiguration > I/O > Ausgangsbelegung

Die Registerkarte Ausgangsbelegung definiert die logische Zuordnung zwischen den Softwarefunktionen des Geräts und den physikalischen Ausgangssignalen am Geräteanschluss. Jeder Zuordnungseintrag verknüpft eine benannte Softwarefunktion (z. B. ALARM, VPNUP) mit einem Hardwareausgang (z. B. einem Digitalausgang DO oder einer LED). Verwenden Sie diese Registerkarte, um zu konfigurieren, welcher physikalische Ausgang bei Auslösung einer bestimmten Softwarefunktion aktiviert wird. Einen Überblick über das auf der Hauptseite I/O konfigurierte CUT- und Alarmverhalten finden Sie auf der Registerkarte Eingangsbelegung für die Eingangszuordnungen oder auf der Registerkarte Status zur Echtzeitüberwachung des aktuellen Signalzustands.

Einstellungen

Ausgangsbelegung

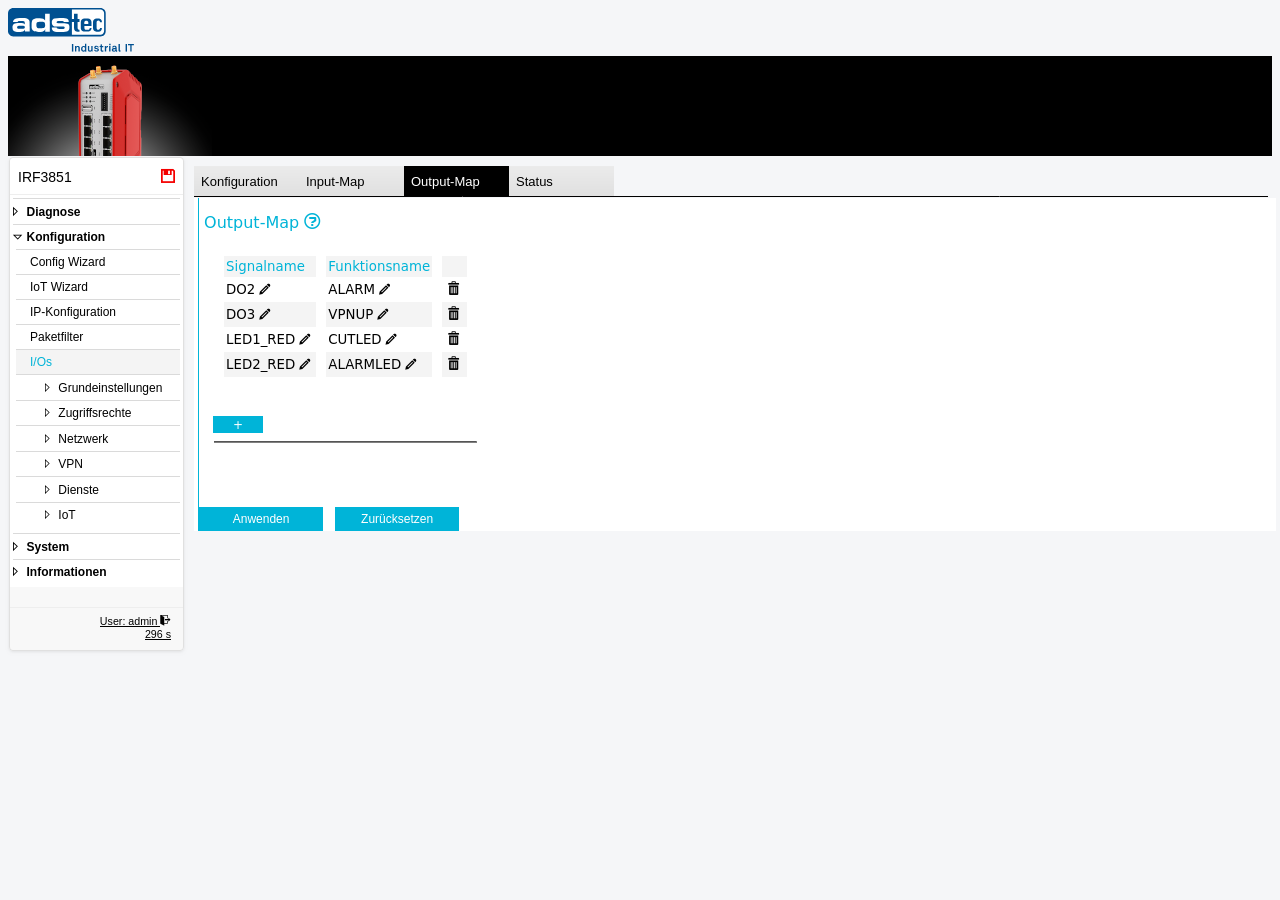

Die Ausgangsbelegung wird als Tabelle mit einer Zeile pro Zuordnungseintrag dargestellt. Verwenden Sie die Schaltfläche +, um einen neuen Zuordnungseintrag hinzuzufügen, oder das Löschen-Symbol, um einen vorhandenen Eintrag zu entfernen.

Signalname

Der Name des I/O-Signals am physikalischen Anschluss des Geräts. Dieser identifiziert, welcher Hardwareausgang zugeordnet wird. Der Wert kann direkt in der Tabelle bearbeitet werden. Typische Signalnamen sind DO2, DO3 für die Digitalausgänge sowie LED1_RED, LED2_RED für die LED-Anzeigen an der Gerätefront.

Funktionsname

Der Name der Softwarefunktion, die das entsprechende Ausgangssignal aktiviert. Dieser bestimmt, welches interne Geräteereignis den physikalischen Ausgang ansteuert. Der Wert kann direkt in der Tabelle bearbeitet werden. Typische Funktionsnamen sind ALARM (Alarmbedingung), VPNUP (VPN-Tunnel aufgebaut), CUTLED (CUT-Statusanzeige) und ALARMLED (Alarm-LED-Anzeige).
