LAN

Navigation: Diagnose > LAN

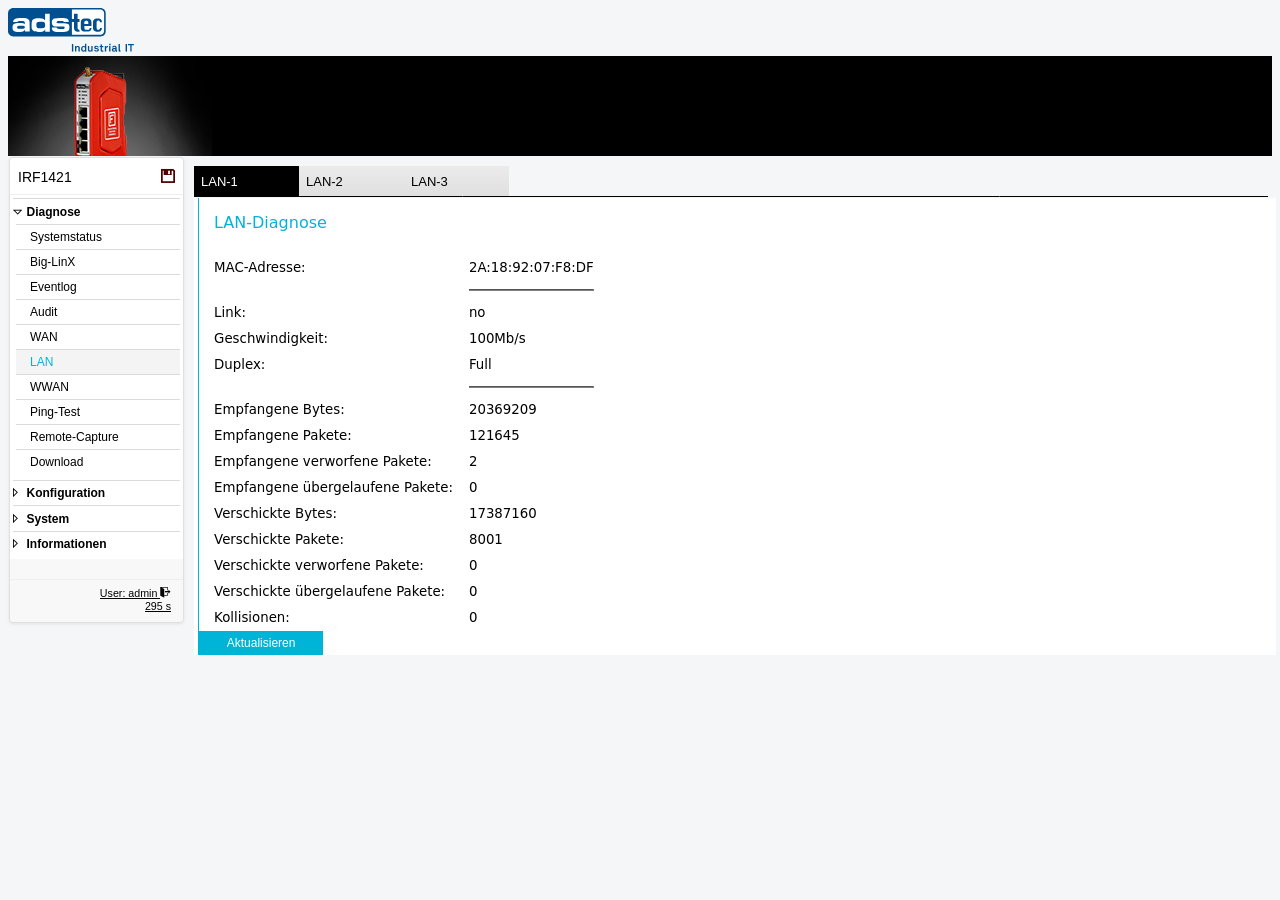

Die LAN-Diagnoseseite zeigt den aktuellen Status und die Verkehrsstatistiken für jeden LAN-Port des Geräts an. Verwenden Sie diese Seite, um den physischen Verbindungsstatus, die ausgehandelte Verbindungsgeschwindigkeit zu überprüfen und die Paketzähler zur Fehlersuche bei Netzwerkproblemen wie Verbindungsausfällen, Paketverlusten oder Schnittstellenfehlern zu überwachen. Die angezeigten Informationen geben den Echtzeitstatus der Hardware-Schnittstelle wieder und werden bei jedem Laden oder Aktualisieren der Seite aktualisiert.

LAN

Portauswahl

Das Gerät verfügt über mehrere LAN-Ports, die jeweils als separate Registerkarte am oberen Seitenrand dargestellt werden (LAN-1, LAN-2, LAN-3). Wählen Sie die entsprechende Registerkarte aus, um die Diagnosedaten für den jeweiligen Port anzuzeigen.

Hinweis

Die Anzahl der verfügbaren LAN-Ports hängt von der Hardwarevariante des Geräts ab. Nicht alle Registerkarten entsprechen bei jedem Modell physisch vorhandenen Ports.

Verbindungsinformationen

Der obere Bereich zeigt die physischen Verbindungsparameter für den ausgewählten LAN-Port:

MAC-Adresse: Die Hardware-MAC-Adresse der LAN-Schnittstelle.
Link: Der aktuelle Verbindungsstatus des Ports — yes, wenn ein Kabel angeschlossen und eine Verbindung hergestellt ist, no, wenn keine aktive Verbindung erkannt wird.
Geschwindigkeit: Die ausgehandelte Verbindungsgeschwindigkeit (z. B. 10Mb/s, 100Mb/s oder 1000Mb/s). Dieser Wert entspricht der bei der Auto-Negotiation mit dem angeschlossenen Gerät vereinbarten Geschwindigkeit. Die Geschwindigkeit kann manuell auf der Seite Ethernet konfiguriert werden.
Duplex: Der ausgehandelte Duplex-Modus — Full (gleichzeitiges Senden und Empfangen) oder Half (abwechselndes Senden und Empfangen).

Verkehrsstatistiken

Der untere Bereich zeigt kumulative Paket- und Byte-Zähler für den ausgewählten LAN-Port seit dem letzten Neustart des Geräts:

Empfangene Bytes: Die Gesamtzahl der auf diesem Port empfangenen Bytes.
Empfangene Pakete: Die Gesamtzahl der auf diesem Port empfangenen Pakete.
Empfangene verworfene Pakete: Die Anzahl der empfangenen Pakete, die vom System verworfen wurden, beispielsweise aufgrund von Pufferüberläufen oder Filterregeln. Ein Wert ungleich Null kann auf Ressourcenengpässe oder hohe Netzwerklast hinweisen.
Empfangene übergelaufene Pakete: Die Anzahl der empfangenen Pakete, die verloren gingen, weil der Schnittstellenpuffer voll war und eingehende Daten nicht schnell genug verarbeiten konnte. Anhaltende Überläufe können darauf hinweisen, dass das angeschlossene Netzwerksegment mehr Datenverkehr erzeugt, als die Schnittstelle verarbeiten kann.
Verschickte Bytes: Die Gesamtzahl der von diesem Port gesendeten Bytes.
Verschickte Pakete: Die Gesamtzahl der von diesem Port gesendeten Pakete.
Verschickte verworfene Pakete: Die Anzahl der ausgehenden Pakete, die vor der Übertragung verworfen wurden. Dies kann aufgrund von Warteschlangenüberläufen oder Systemressourcenbeschränkungen auftreten.
Verschickte übergelaufene Pakete: Die Anzahl der ausgehenden Pakete, die aufgrund von Sendepufferüberläufen verloren gingen.
Kollisionen: Die Anzahl der auf diesem Port erkannten Ethernet-Kollisionen. Kollisionen treten typischerweise nur bei Halbduplex-Verbindungen oder bei Problemen mit der Netzwerkverkabelung auf. Bei einer korrekt konfigurierten Vollduplex-Verbindung sollte dieser Zähler bei Null bleiben.

Hinweis

Alle Verkehrszähler werden beim Neustart des Geräts auf Null zurückgesetzt. Die Zähler stellen kumulative Werte seit dem letzten Systemstart dar.

Klicken Sie auf Aktualisieren, um die angezeigten Werte mit den aktuellen Statistiken des Geräts zu aktualisieren.
