Systemstatus

Navigation: Diagnose > Systemstatus

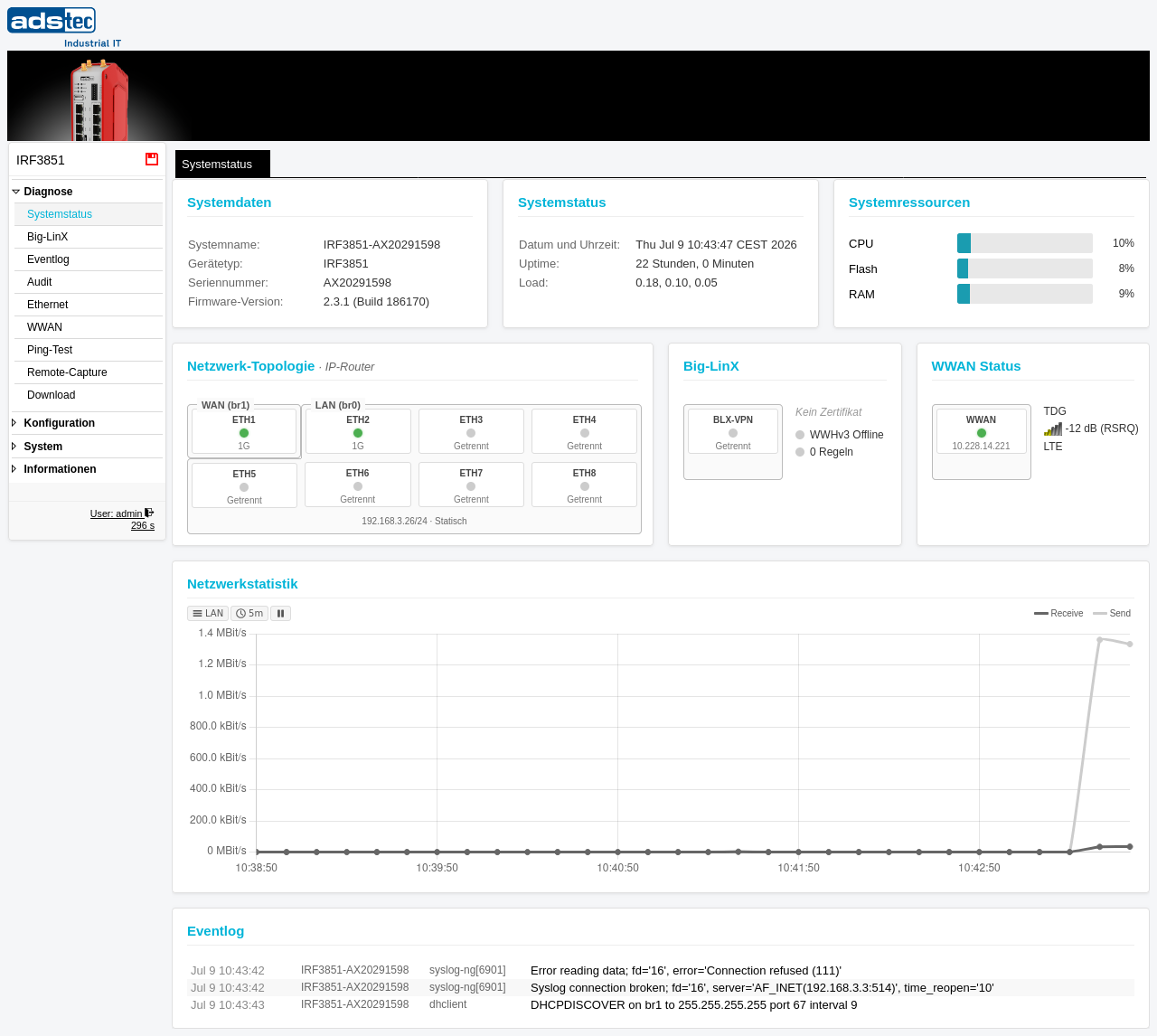

Die Seite Systemstatus ist das nach der Anmeldung standardmäßig angezeigte Dashboard und der zentrale Ausgangspunkt für die Diagnose. Sie zeigt den Betriebszustand des Geräts auf einen Blick in mehreren Kacheln: Geräteidentität und Firmware, Laufzeit und Systemlast, Ressourcenauslastung, eine grafische Netzwerk-Topologie, den Status des Fernwartungsdienstes (VPN), den Mobilfunkstatus, eine Echtzeit-Verkehrsgrafik sowie die neuesten Protokollmeldungen — ohne dass einzelne Seiten aufgerufen werden müssen.

Systemdaten

Geräteidentität und Hardware-Informationen:

Systemname

Der konfigurierte Hostname des Geräts.

Gerätetyp

Die Hardware-Modellbezeichnung.

Seriennummer

Die bei der Herstellung vergebene eindeutige Seriennummer.

Firmware-Version

Die aktuell installierte Firmware-Version mit der Build-Nummer in Klammern.

Systemstatus

Laufzeit- und Zeitinformationen:

Datum & Uhrzeit

Das aktuelle Systemdatum und die Uhrzeit einschließlich der konfigurierten Zeitzone.

Uptime

Die seit dem letzten Neustart verstrichene Zeit.

Load

Die Systemlast im Mittel über die letzten 1, 5 und 15 Minuten. Dauerhaft hohe Werte können auf Ressourcenengpässe hinweisen.

Systemressourcen

Balken zur Ressourcenauslastung, jeweils als Prozentwert. Bewegen Sie den Mauszeiger über einen Balken für die genauen Werte (bei CPU die Aufteilung User/Kernel; bei Flash und RAM belegt/gesamt in MB):

CPU

Aktuelle Prozessorauslastung.

Flash

Auslastung der internen /nvram-Datenpartition, auf der die Gerätekonfiguration und das Audit-Log gespeichert werden. Der Docker-Container-Speicher nutzt eine eigene Partition und ist in diesem Wert nicht enthalten.

RAM

Belegter Arbeitsspeicher. Erhöhte Werte können beim Betrieb von Docker-Containern oder der Verarbeitung großer IoT-Datenmengen auftreten.

Netzwerk-Topologie

Eine grafische Darstellung der Ethernet-Ports des Geräts, gruppiert nach ihrer Bridge-Zuordnung (z. B. WAN (br1) und LAN (br0)), mit dem aktuellen Betriebsmodus neben der Überschrift (IP-Router oder Transparent-Bridge). Jede Port-Kachel zeigt den Portnamen, eine Statusanzeige und die ausgehandelte Verbindungsgeschwindigkeit (z. B. 1G, 100M) verbundener Ports; getrennte Ports sind mit down gekennzeichnet und ausgegraut. IP-Adresse, Subnetzmaske und Zuweisung (Statisch oder DHCP) der jeweiligen Bridge werden unterhalb der Ports angezeigt.

Hinweis

Die MAC-Adressen der Ports werden nicht direkt angezeigt. Bewegen Sie den Mauszeiger über eine Port-Kachel, um die MAC-Adresse des jeweiligen Ports als Tooltip einzublenden.

Big-LinX

Status der Big-LinX-Fernwartungsverbindung:

VPN-Verbindung

Der Zustand des Fernwartungs-VPN-Tunnels (BLX-VPN) — verbunden (mit zugewiesener Tunnel-IP) oder getrennt.

Serverstatus

Ob der Fernwartungsserver erreichbar ist (Online / Offline).

Zertifikat

Das installierte Fernwartungs-Zertifikat oder Kein Zertifikat, falls keines vorhanden ist.

Weiterleitung

Die Anzahl aktiver Big-LinX-Portweiterleitungen (konfiguriert unter Big-LinX → Portweiterleitung), angezeigt als „N Regeln". Es handelt sich um Portweiterleitungen des Fernwartungsdienstes — nicht um Paketfilter-Regeln.

WWAN Status

Sichtbar, wenn das Gerät mit einem Mobilfunkmodem ausgestattet ist:

WWAN-Verbindung

Der Zustand der Mobilfunkverbindung und die zugewiesene IP-Adresse.

Anbieter

Der Mobilfunknetzbetreiber, bei dem das Modem registriert ist.

Signalqualität

Die empfangene Signalstärke (dBm / RSRQ) und die Funktechnologie (z. B. LTE).

Netzwerkstatistik

Eine Echtzeit-Verkehrsgrafik. Wählen Sie über die Schnittstellenauswahl die darzustellende Schnittstelle und über die Zeitfenster-Steuerung (z. B. 5m) den angezeigten Zeitraum; die Grafik kann angehalten werden. Getrennte Linien für Receive und Send zeigen den Durchsatz über die Zeit und helfen, Verkehrsmuster oder Engpässe zu erkennen.

Eventlog

Die neuesten Systemereignis-Einträge — Anmeldeereignisse, Konfigurationsänderungen und Systemmeldungen — jeweils mit Zeitstempel, Seriennummer des Geräts, auslösendem Dienst und Meldungstext. Die vollständige, filterbare Ansicht finden Sie auf der Seite Eventlog.
